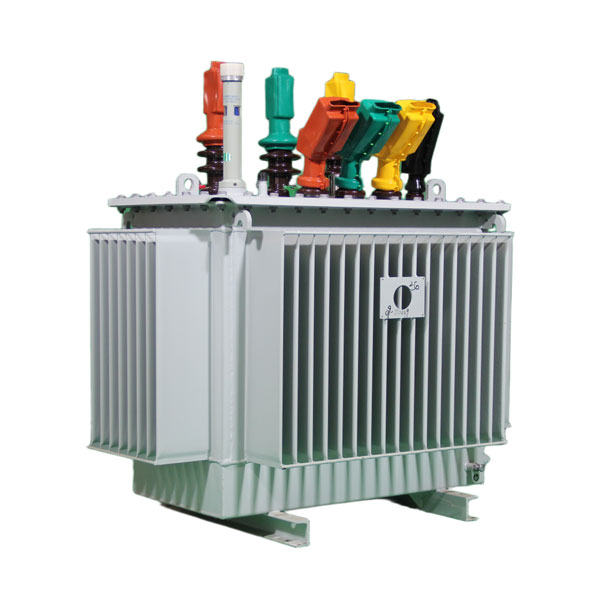

Масляный трансформатор с шихтованным магнитопроводом
Технические характеристики: номинальная мощность 10 кВА–2500 кВА, уровень напряжения 10 кВ/0,4 кВ, процентное сопротивление 4%–6%, группа соединения Dyn11, потери соответствуют стандарту энергоэффективности GB20052, уровень изоляции отвечает требованиям систем 10 кВ.
Описание
маркер
Описание продукта
◆ Технические характеристики: номинальная мощность 10 кВА–2500 кВА, уровень напряжения 10 кВ/0,4 кВ, процентное сопротивление 4%–6%, группа соединения Dyn11, потери соответствуют стандарту энергоэффективности GB20052, уровень изоляции отвечает требованиям систем 10 кВ.
◆ Материал и конструкция: Железный сердечник изготовлен из листов высокопроницаемой ориентированной кремниевой стали, сложенных вместе, обмотка выполнена из медного или алюминиевого электромагнитного провода, наружный корпус представляет собой сварную стальную пластинчатую конструкцию, а также могут быть выбраны такие аксессуары, как масляный бак, радиатор и газовое реле.
◆ Технология производства: применяются технологии вакуумной фильтрации масла, полного пропитывания лаком и вакуумной сушки обмоток; трансформатор заполняется циклоалкильным трансформаторным маслом, что обеспечивает стабильность и надежность системы изоляции.
◆ Контроль качества: перед отгрузкой с завода проводится испытание на выдержку напряжения в сети, испытание на выдержку индуктивного напряжения, измерение локальных разрядов и масляный хроматографический анализ.
