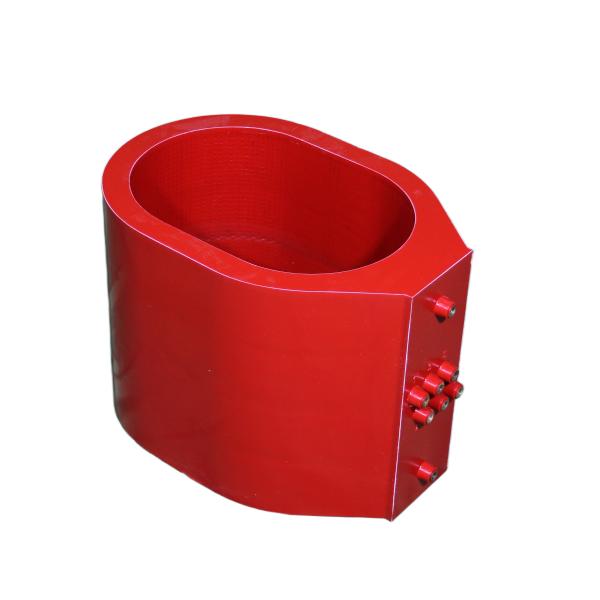

Высоковольтная обмотка изоляционного сердечника для сухого трансформатора
Технические характеристики: Подходят для всех диапазонов напряжения от 10 кВ до 500 кВ; диаметр проводов 0,5–6 мм (изготавливаются по индивидуальному заказу); классы изоляции: F (155 °C) и H (180 °C); диапазон рабочих температур: от -40 °C до 120 °C; отклонение импеданса при коротком замыкании ≤±10%; уровень локальных разрядов ≤ 10 пКл, выдерживаемое напряжение в сети и индуктивное напряжение соответствуют требованиям стандарта GB 1094.
Описание
маркер
Описание продукта
◆ Технические характеристики: Подходят для всех диапазонов напряжения от 10 кВ до 500 кВ; диаметр проводов 0,5–6 мм (изготавливаются по индивидуальному заказу); классы изоляции: F (155 °C) и H (180 °C); диапазон рабочих температур: от -40 °C до 120 °C; отклонение импеданса при коротком замыкании ≤±10%; уровень локальных разрядов ≤ 10 пКл, выдерживаемое напряжение в сети и индуктивное напряжение соответствуют требованиям стандарта GB 1094.
◆ Материалы и конструкция: используются провода из высокочистой бескислородной меди (или провода из электропроводящего алюминия), внешний слой покрыт термостойкими изоляционными материалами, такими как пропитанная эпоксидной смолой бумага и полиимидная пленка; конструкция бывает цилиндрической, дисковой и непрерывной.
◆ Технология производства: прецизионная намотка → изоляция между витками → вакуумное литье под давлением → отверждение и формование → контроль локальных разрядов; на протяжении всего процесса осуществляется контроль плотности намотки и равномерности изоляции, устраняются воздушные прослойки и дефекты изоляции.
◆ Контроль качества: после испытаний на сопротивление постоянному току, испытаний на выдерживаемое напряжение промышленной частоты, испытаний на выдерживаемое напряжение индуктивности и испытаний на локальные разряды обеспечивается отсутствие пробоев изоляции и аномального повышения температуры при длительной эксплуатации.
