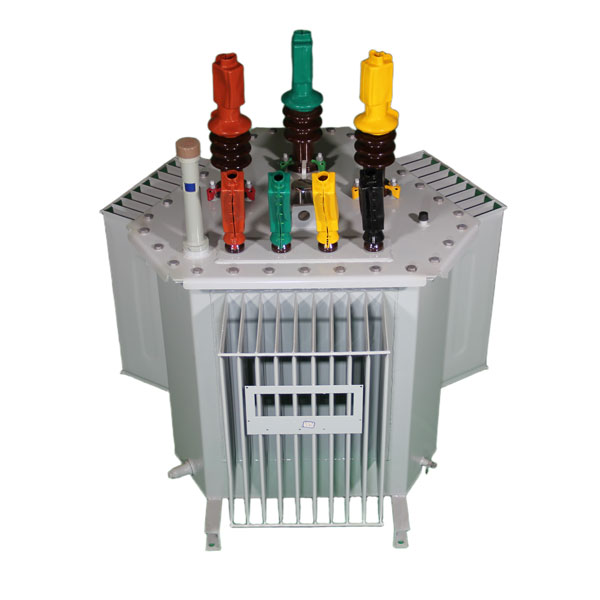

Масляный трансформатор с пространственным витым магнитопроводом
Технические характеристики: номинальная мощность 400 кВА ~ 31 500 кВА, уровень напряжения 35 кВ/10 кВ или 35 кВ/0,4 кВ, процент импеданса 6% ~ 8%, группа соединения YNd11, потери соответствуют национальным стандартам энергоэффективности GB20052-2024 I, II и III уровней.
Описание
маркер
Описание продукта
◆ Технические характеристики: номинальная мощность 400 кВА ~ 31 500 кВА, уровень напряжения 35 кВ/10 кВ или 35 кВ/0,4 кВ, процент импеданса 6% ~ 8%, группа соединения YNd11, потери соответствуют национальным стандартам энергоэффективности GB20052-2024 I, II и III уровней.
◆ Материалы и конструкция: сердечник изготовлен по технологии ступенчатого соединения ламелей, обмотка выполнена из перекрещенных проводов, корпус оснащен устройством принудительной циркуляции масла с воздушным охлаждением.
◆ Технология производства: выполняется полное вакуумное заливание маслом, высокотемпературная вакуумная сушка обмотки, в качестве изоляционной бумаги используется кабельная бумага высокой плотности.
◆ Контроль качества: перед отгрузкой проводятся испытания на грозовые удары, испытания на нагрев, анализ частичных разрядов и анализ растворенных газов в масле, что обеспечивает надежность при длительной эксплуатации.
◆ Сертификация: сертификат ISO9001, протокол типовых испытаний соответствует стандартам IEC.
