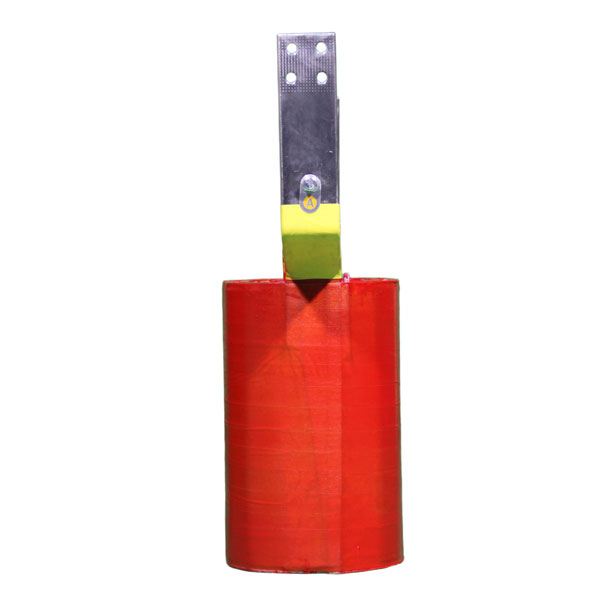

Низковольтная обмотка изоляционного сердечника для сухого трансформатора
Технические характеристики: Подходит для низковольтных выходных цепей 0,4–35 кВ, сечение провода 2–50 мм², индивидуальный дизайн, класс изоляции преимущественно F (155 °C), диапазон рабочих температур –30 °C–105 °C, отрицательное отклонение по потерям в нагрузке, отклонение по сопротивлению короткого замыкания ≤±10%, соответствует стандарту GB/T 1094.
Описание
маркер
Описание продукта
◆ Технические характеристики: Подходит для низковольтных выходных цепей 0,4–35 кВ, сечение провода 2–50 мм², индивидуальный дизайн, класс изоляции преимущественно F (155 °C), диапазон рабочих температур –30 °C–105 °C, отрицательное отклонение по потерям в нагрузке, отклонение по сопротивлению короткого замыкания ≤±10%, соответствует стандарту GB/T 1094.
◆ Материалы и конструкция: используется медная фольга с высокой проводимостью или многожильная скрученная медная проволока; в качестве изоляционных материалов применяются полиэфирная бумага и высокотемпературная бумага с стекловолоконным покрытием; конструкция бывает фольговой, спиральной и слоистой.
◆ Технология производства: непрерывная намотка фольги → укладка межслойной изоляции → вакуумное заливание смолой → формование под давлением → отверждение, что обеспечивает равномерное рассеивание тепла катушки, соответствие механической прочности требованиям и способность выдерживать внезапные импульсы короткого замыкания.
◆ Контроль качества: тестирование сопротивления постоянному току, тестирование потерь в нагрузке, тестирование термостабильности, испытания на прочность при коротком замыкании, что гарантирует эффективность проводимости и устойчивость к короткому замыканию, а также исключает локальный перегрев и деформацию обмотки.
