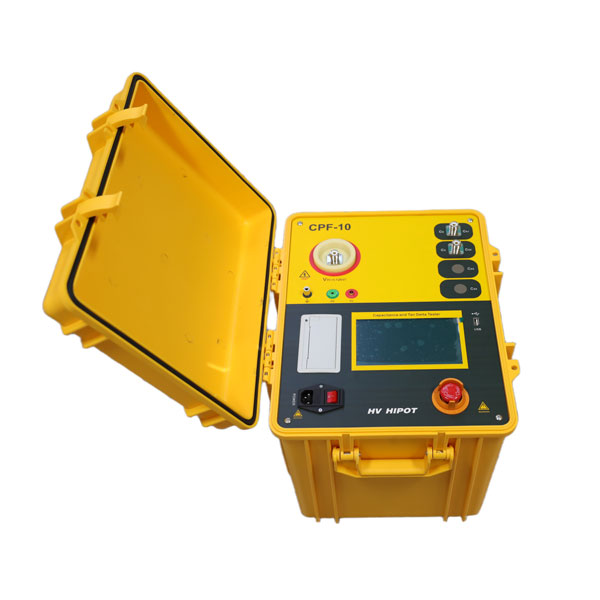

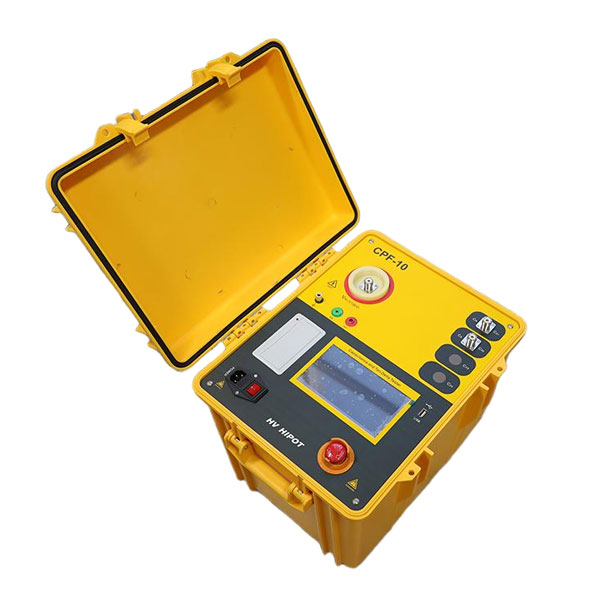

CPF-10 Прибор для измерения диэлектрических потерь трансформатора
Полностью автоматические тестеры диэлектрических потерь с переменной частотой серии CPF представляют собой высокоточные приборы, предназначенные для измерения коэффициента диэлектрических потерь и емкости различных высоковольтных электротехнических устройств. Они имеют моноблочную конструкцию, в которой объединены мост для измерения диэлектрических потерь, источник переменного тока, блок повышения напряжения и высокостабильный эталонный конденсатор.
Описание
маркер
Описание продукта
Полностью автоматические тестеры диэлектрических потерь с переменной частотой серии CPF представляют собой высокоточные приборы, предназначенные для измерения коэффициента диэлектрических потерь и емкости различных высоковольтных электротехнических устройств. Они имеют моноблочную конструкцию, в которой объединены мост для измерения диэлектрических потерь, источник переменного тока, блок повышения напряжения и высокостабильный эталонный конденсатор. Испытательное высокое напряжение генерируется внутренним инвертором и подается на выход после повышения напряжения, что исключает необходимость подключения какого-либо внешнего источника высокого напряжения. Оборудование оснащено технологией цифрового подавления помех, обеспечивающей защиту от помех промышленной частоты.
◆ Технические характеристики: Выходное напряжение: 0,5 кВ ~ 10 кВ, с шагом 0,1 кВ; Диапазон измерения: Cx: 15 пФ < Cx < 300 нФ; 10 кВ: Cx < 60 нФ; 5 кВ: Cx < 150 нФ; 1 кВ: Cx < 300 нФ; Тестирование CVT: Cx < 300 нФ
◆ Функциональные особенности: поддержка нескольких частот, поддержка различных режимов тестирования, включая внутреннее/внешнее высокое напряжение, внутренний/внешний эталон, прямое/обратное подключение, самовозбуждение; поддержка одновременного тестирования диэлектрических потерь и емкости C1, C2 полностью герметичных CVT (емкостных трансформаторов напряжения), а также тестирования коэффициента трансформации и угловой разницы напряжения CVT; Обладает функцией полностью автоматического измерения LCR, может автоматически выполнять точные измерения индуктивности, емкости и сопротивления;
◆ Особые применения: подходит для точного тестирования косинуса удельного диэлектрического потерь и емкости трансформаторов, реакторов, трансформаторов тока и других высоковольтных электроустановок, а также может выполнять соответствующие испытания после полного отключения питания оборудования с использованием генератора.
Общая информация
Сертификация: имеет сертификаты ISO9001 и энергосбережения, сертификат CE соответствует международным стандартам.
