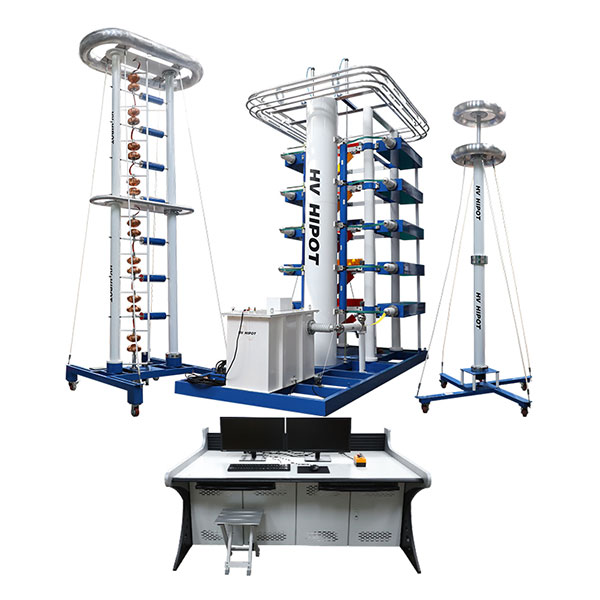

GDCY-1000kV-100kJ Система испытаний на импульсное напряжение
Система испытаний на импульсное напряжение в основном используется для генерации импульсного напряжения, вызванного грозовым разрядом, а также для исследования и проверки устойчивости электрооборудования к грозовым ударам. Система способна генерировать как стандартные, так и усеченные формы импульсов.
Описание
маркер
Описание продукта
Система испытаний на импульсное напряжение в основном используется для генерации импульсного напряжения, вызванного грозовым разрядом, а также для исследования и проверки устойчивости электрооборудования к грозовым ударам. Система способна генерировать как стандартные, так и усеченные формы импульсов. Данная система может применяться для испытаний на импульсное напряжение в таких областях, как газоизолированные подстанции (ГИС), кабели, изоляторы, воздушные зазоры, проходники, трансформаторы, а также для других научных исследований.
◆ Технические характеристики: номинальная энергия: 100 кДж; импульсный конденсатор: 0,1 мкФ; номинальное напряжение ступени: ±200 кВ; количество ступеней: 5; номинальная энергия ступени: 20 кДж (по заказу). Форма сигнала — синусоида, коэффициент искажения сигнала не превышает 3%.
◆ Особенности применения: подходит для проведения стандартных испытаний на импульсное напряжение молнии (полная волна, отсеченная волна, ток, вызывающий повреждения) и других научных исследований на трансформаторах, распределительных устройствах, воздушных зазорах, проходных изоляторах, трансформаторах тока и других образцах с напряжением 110 кВ и ниже.
◆ Условия эксплуатации: высота над уровнем моря: ≤1000 м; температура окружающей среды: -20 °C–40 °C; перепад температур: 25 °C; сейсмостойкость: ≤8 баллов; место установки: внутри помещений.
Общая информация
Сертификация: сертификация по стандарту ISO 9001 и сертификация энергоэффективности; сертификация CE в соответствии с международными стандартами.
